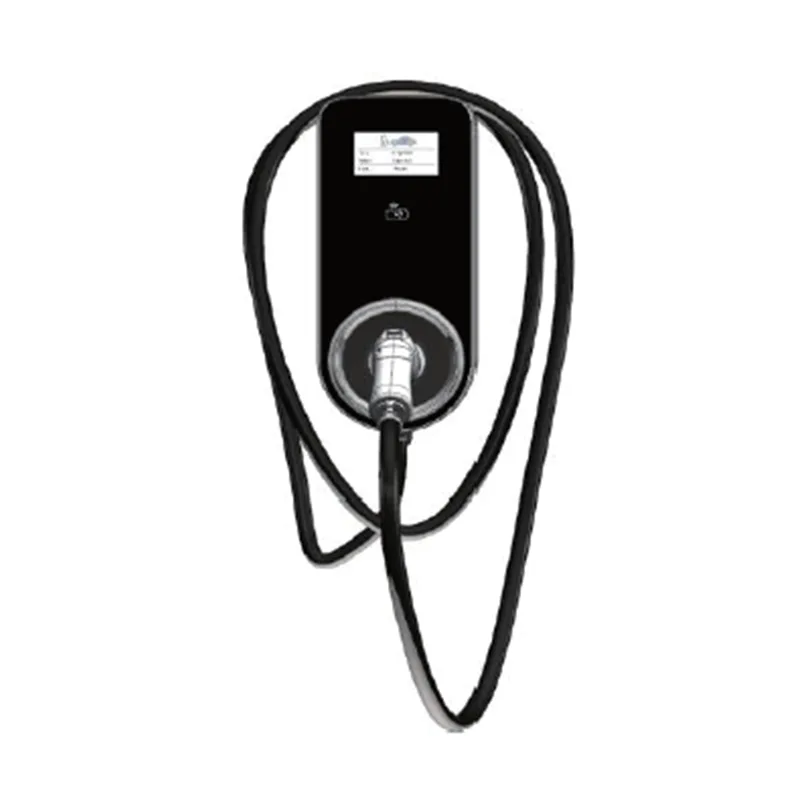

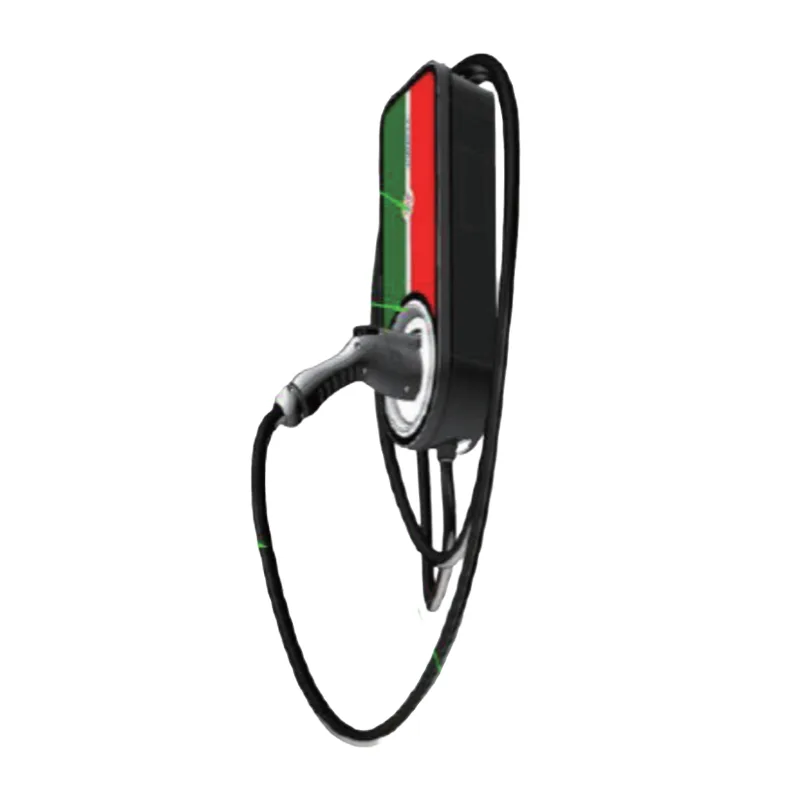

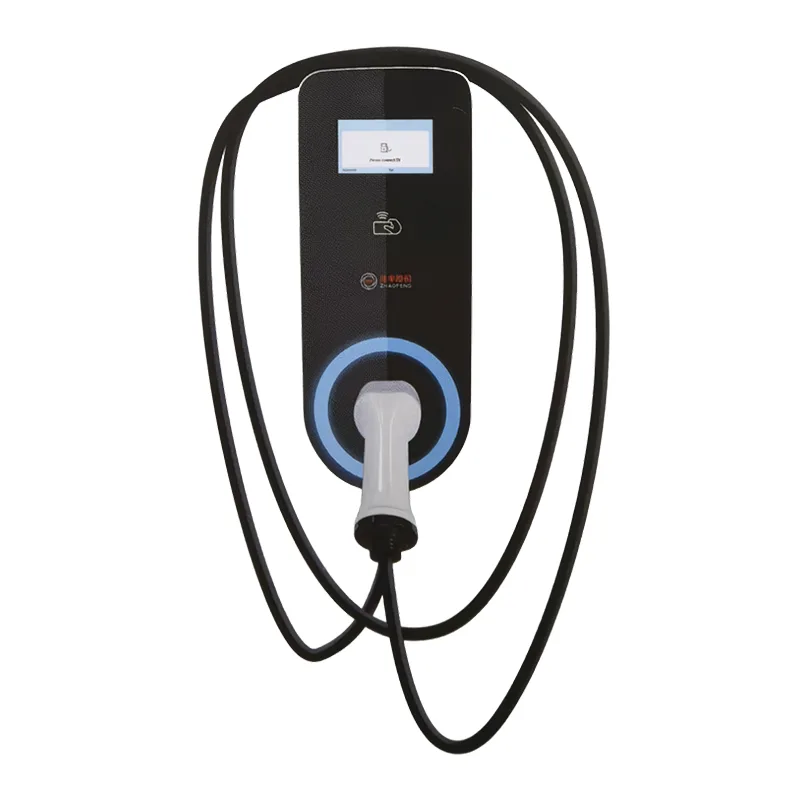

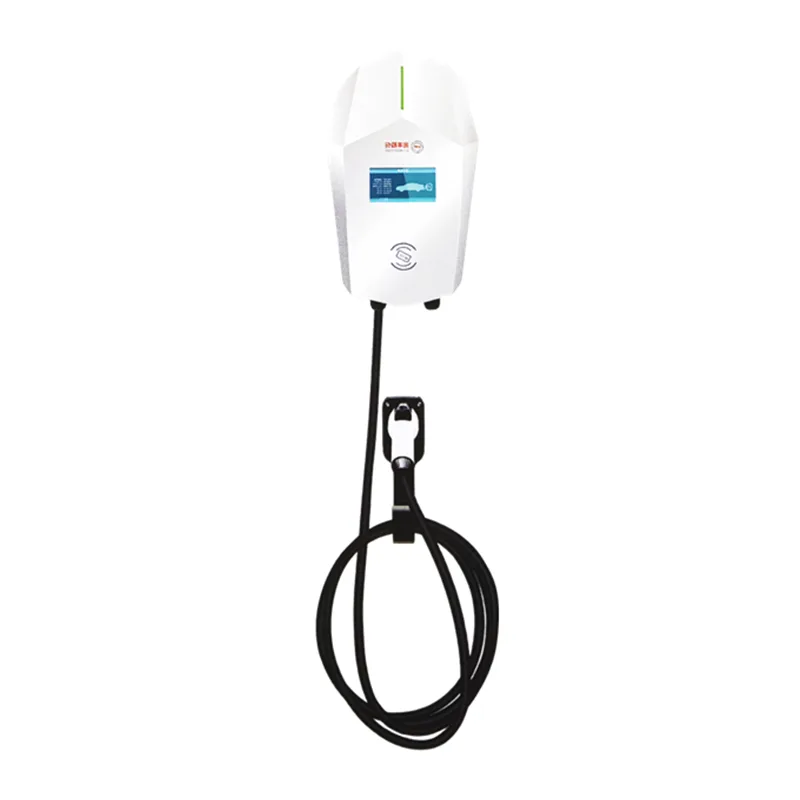

7КВ Зидна гомила за пуњење наизменичном струјом

Зидна гомила за пуњење наизменичном струјом од 7КВ наше компаније је уређај за пуњење развијен да задовољи потребе за пуњењем нових енергетских возила, који ће се користити заједно са уграђеним пуњачем електричних возила за пружање услуга пуњења за електрична возила. Овај производ је једноставан за инсталирање, компактне величине, једноставан за руковање, модеран изглед, превлачење/пуњење картице, брзо и ефикасно; вишеструке свестране безбедносне функције (заштита од кратког споја, заштита од цурења, заштита од хитног заустављања, прекомерна струја, заштита од превисоке температуре, заштита од пренапона, отпорност на прашину и воду ИП54, заштита од уземљења) аутоматски прекида напајање након пуњења, штитећи безбедност возила.

1.Плуг анд плаи радни процес за сваког власника да паркира Закључајте аутомобил - повежите пиштољ за пуњење - почните да пуните (трепери) Дођите и напуните када дођете◇, идите када је готово, потпуно неосетљиви

2. Клизач за покретање процеса рада ◇ Власнички утикач - Власник превлачи картицу за ауторизацију - Почни пуњење (трепери)

Технички параметри

Карактеристике производа

1) Опремљен екраном од 4,3 инча и ЛЕД индикатором статуса, што омогућава да се процес пуњења потпуно очисти.

2) Могућност онлајн комуникације преко Етхернет/4Г мреже, омогућавајући контролу и плаћање у реалном времену.

3) Свеобухватна заштита система: пренапонска, поднапонска заштита, прекострујна заштита, заштита од кратког споја, заштита од цурења, заштита од превисоке температуре, заштита од грома, осигуравајући сигуран и поуздан рад производа.4) Чување података и идентификација квара.

5) Прецизно мерење снаге и функција идентификације, повећавајући поверење корисника.

6) Целокупна структура је дизајнирана са кишом и прашином, са нивоом заштите ИП54, погодна за унутрашњу и спољашњу употребу

срединама, а широку примену у домаћим и страним срединама.

7) Једноставан за инсталацију, рад и одржавање.

8) Сигурно и против крађе.

Захтеви за окружење за инсталацију

1) Ова гомила за пуњење је универзална гомила за пуњење у затвореном и на отвореном, која испуњава ниво заштите ИП54 и може се инсталирати на отвореном.

2) Уверите се да је температура околине у опсегу од -30°Ц~ 50°Ц.

3) Локација постављања мора бити већа од 2000 метара надморске висине.

4) У близини места постављања не сме бити јаких вибрација или запаљивих и експлозивних материјала.

5) Локација не сме бити у низинском подручју или подручју склоном заливању.

6) Постављање шипа мора бити подупрто зидом. Ако постоји зидни носач, препоручљиво је користити посебне подне стубове за уградњу и причвршћивање.

7) Приликом постављања шипа обезбедити да је шип вертикално и да се одржавају референтни подаци за висину шипа за пуњење од тла (1,3-1,5 метара).

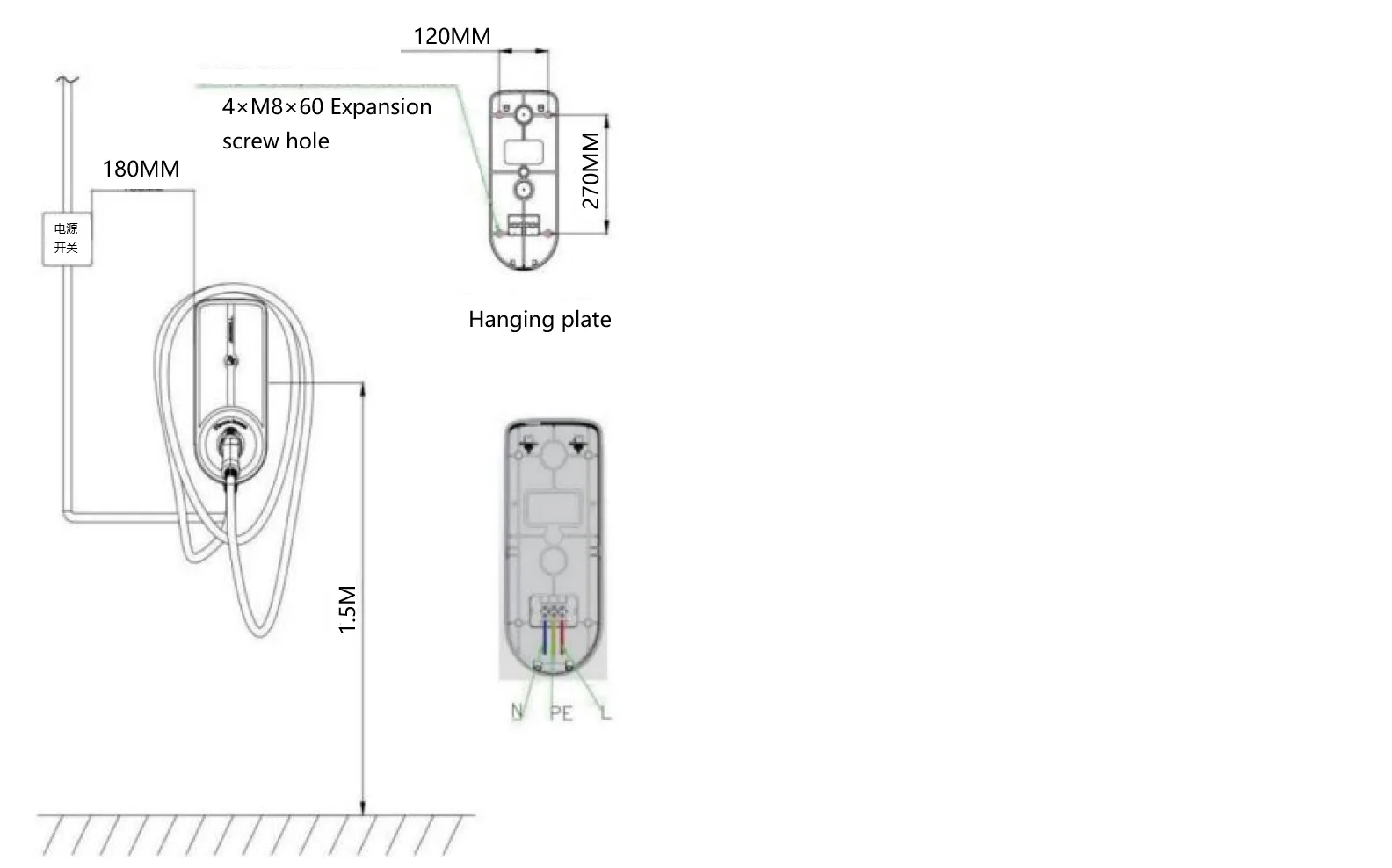

Начин уградње

1) Референтни подаци о висини гомиле за пуњење од земље (1,3-1,5 метара)2) Означите положај монтажне рупе на задњој плочи на зиду према положају монтажне рупе на задњој плочи.

Користите ударну бушилицу за бушење (Φ8*65), а затим ставите пластичне експанзионе цеви М8*60,

и затегните завртње кроз плочу за вешање.

3) Опрема опремљена улазним кабловима из фабрике, ако треба да продужите дужину улазног кабла,

молимо проширите везу у складу са исправном методом кабла према идентификацији ожичења, повежите три кабла (пожарна линија Л, нулта линија Н, линија уземљења ПЕ) на терминалну плочу,

и завршите ожичење; (Пошто је струја опреме велика, проширење треба да обезбеди поуздану везу);

4) Да би се спречио ризик од струјног удара, опрема треба да обезбеди да је улазна жица за уземљење чврсто причвршћена.
