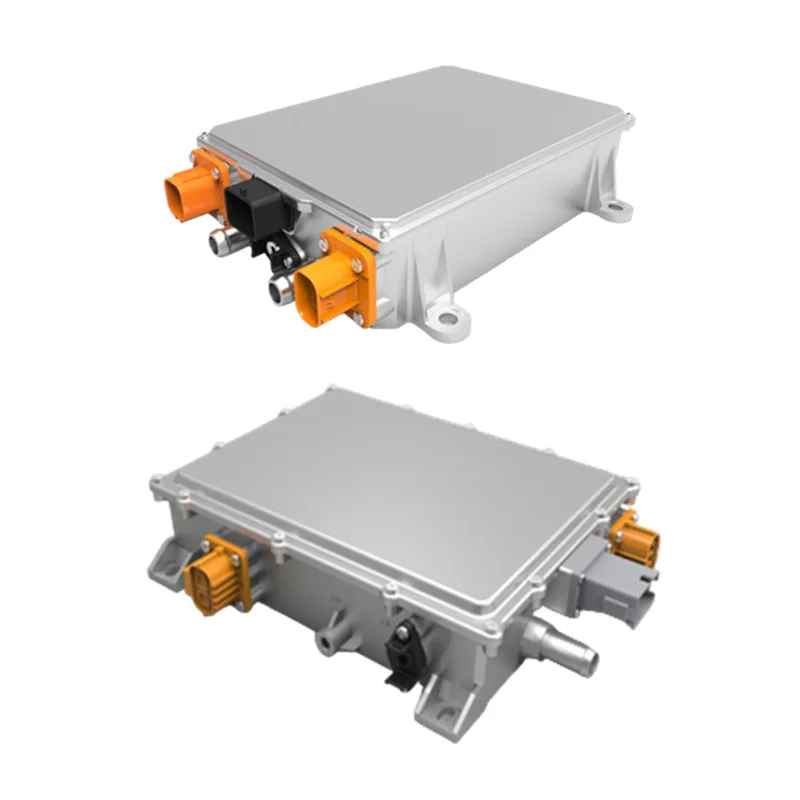

6,6КВ високе снаге ИП67 ОБЦ са течним хлађењем

Зхаофенг прилагођени 6,6КВ високе снаге ИП67 ОБЦ са течним хлађењем је основна компонента за пуњење у возилу независно развијена за возила нове енергије, углавном одговорна за претварање наизменичне струје из електричне мреже у једносмерну струју погодну за пуњење литијумских батерија. Са брзим развојем индустрије нових енергетских возила, посебно са све већом потражњом за ефикасним и поузданим пуњењем комерцијалних возила и тешких камиона, овај производ је оптимизован и унапређен у смислу густине снаге, прилагодљивости околини и безбедносних перформанси. За разлику од традиционалног ваздушно хлађеног ОБЦ-а, 6.6КВ високе снаге ИП67 ОБЦ са течним хлађењем усваја напредни систем за хлађење течности, који може брзо да расипа топлоту створену током пуњења велике снаге, обезбеђујући стабилан рад чак и у тешким радним окружењима као што су висока температура, влажност и прашина. Подржава широк опсег улазног напона од 100-266Вац и мрежну фреквенцију од 50Хз-61Хз, што је компатибилно са енергетским мрежама у већини региона. Излазни напон једносмерне струје је стабилан на 360В, а излазна струја се може флексибилно подесити у опсегу од 0-20А/40А/60А, задовољавајући потребе пуњења литијумских батерија различитог капацитета.

Спецификација модела

Параметри електричне безбедности

Упутство за инсталацију

„1.Пре инсталирања, проверите да ли је улазни прекидач наизменичне струје који се налази на левој страни пуњача у ОФФ положају како бисте били сигурни да је напајање наизменичном струјом искључено.

2. Повежите улазни интерфејс наизменичне струје на напајање мреже.

3. Повежите ДЦ излазни конектор (или пиштољ за пуњење) на батерију.

4.Опрез: Ожичење нека инсталира професионалац!"

Предности производа

Висококвалитетни 6,6КВ високе снаге ИП67 ОБЦ са течним хлађењем има високу енергетску ефикасност од ≥90%, што може ефикасно смањити губитак енергије током пуњења, скратити време пуњења и побољшати домет крстарења нових енергетских возила, савршено задовољавајући потребе за ефикасним пуњењем возила у сценаријима високофреквентног рада као што су логистички транспорт и дуготрајни транспорт; његова ИП67 водоотпорна и отпорна на прашину функција омогућава му да се у потпуности одупре продирању прашине и дуготрајном урањању у одређену дубину воде, а уз подршку напредног система течног хлађења може да одржи стабилан рад чак и у тешким радним окружењима као што су рудници, луке и градилишта са температурама околине до 85°Ц, решавајући сложен проблем традиционалног ОБЦ лошег окружења; истовремено, опремљен је вишеструким свеобухватним сигурносним заштитним функцијама, укључујући улазни пренапон/поднапон, излазну прекомерну струју, кратки спој на излазу, превисоку температуру на излазу и прекид комуникације, који могу благовремено да реагују на различите абнормалне услове пуњења, ефикасно штитећи безбедност батерије и целог возила, и пружајући поуздану гаранцију за безбедан рад возила у различитим сценаријима примене; поред тога, подржава широк опсег улазног напона и фреквенције, компатибилан је са различитим спецификацијама литијумских батерија и може флексибилно да прилагоди излазну струју, која се може прилагодити потребама различитих модела возила као што су лака комерцијална електрична возила, камиони средњег/тешког терета и хибридна возила, са јаком компатибилношћу и флексибилношћу; производ усваја висококвалитетне компоненте за возила и интегрисану шкољку за ливење под притиском, која има снажну отпорност на вибрације и ударце, а зрела технологија хлађења течностима смањује хабање компоненти, продужавајући век трајања производа, смањујући касније трошкове одржавања за кориснике који дуго користе возила.

Метод употребе

Инсталација→ Рад пуњења→ Свакодневно одржавање→ Прилагођавање и отклањање грешака

"1. 6.6КВ високе снаге ИП67 ОБЦ са течним хлађењем је инсталиран на одређеном месту електроенергетског система новог енергетског возила, а улазни и излазни водови су повезани у складу са спецификацијама ожичења возила, обезбеђујући чврсту везу и добру изолацију. Цев за хлађење течности је повезан са системом за хлађење возила како би се обезбедила несметана циркулација хладне течности.

2. Приликом пуњења, повежите пиштољ за пуњење возила на гомилу за пуњење наизменичном струјом. ОБЦ ће аутоматски детектовати улазни напон и фреквенцију и комуницирати са системом за управљање батеријом (БМС) преко ЦАН2.0 да би добио стање напуњености батерије. Аутоматски ће подесити излазну струју према захтевима батерије и завршити процес пуњења константног напона и константне струје.

3. Редовно проверавајте везу ОБЦ-ових улазних и излазних водова и непропусност цевовода за хлађење течности како бисте спречили лабаве везе или цурење течности. Проверите радни статус ОБЦ-а преко инструмент табле возила. Ако се појави ненормалан аларм, одмах престаните да га користите и обавите професионално одржавање.

4. За прилагођене производе, техничко особље наше фабрике ће извршити отклањање грешака у параметрима у складу са моделом возила и потребама купаца, и обезбедиће одговарајуће смернице за отклањање грешака и упутство за употребу како би се осигурала нормална употреба производа."

Паковање и испорука
